工地人臉識別考勤閘機的接線工作是確保其正常運行的關鍵環節，涉及電源、網絡、控制信號等多個方面。正確接線不僅能保障設備穩定工作，還能避免因接線錯誤引發的安全隱患。以下詳細介紹接線步驟、所需工具材料、連接方式及注意事項。

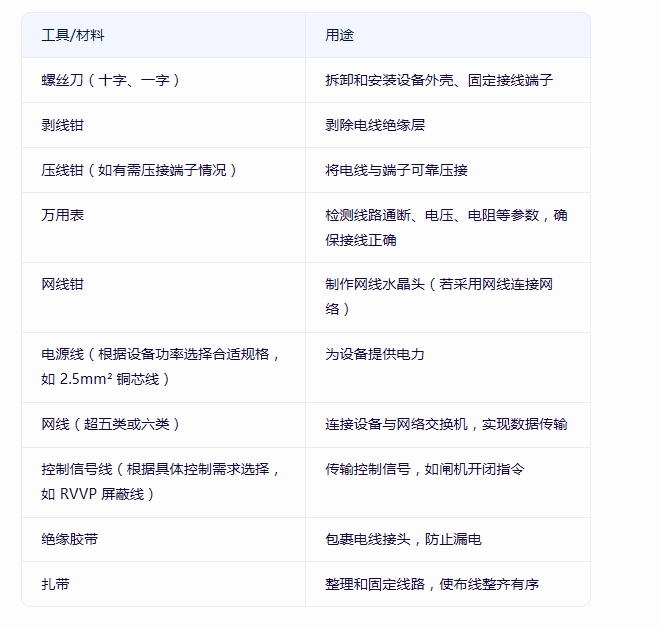

（一）工具材料準備
（二）環境檢查
斷電確認：在進行接線操作前，務必切斷工地現場的總電源，使用萬用表測量電源線路，確保無電壓，防止觸電事故。
環境清潔：清理接線區域周圍的雜物和灰塵，保持工作區域整潔，避免灰塵進入設備內部影響設備性能。
空間預留：確保閘機周圍有足夠的空間進行接線操作，便于人員活動和工具擺放。
二、電源接線
（一）確定電源接口
查看人臉識別考勤閘機的電源接口標識，通常會有明確的“L”（火線）、“N”（零線）、“PE”（地線）標記。同時，確認電源輸入電壓與設備要求相符，一般為 AC220V。
（二）電源線連接
剝線：使用剝線鉗將電源線的絕緣層剝除合適長度（一般 5 - 10mm），露出內部的銅芯。
接線：將剝好線的電源線對應接入閘機的電源接口，“L”接火線，“N”接零線，“PE”接地線。使用螺絲刀將接線端子擰緊，確保連接牢固，防止松動。
絕緣處理：用絕緣膠帶將電線接頭包裹嚴密，防止漏電。包裹時，應將絕緣膠帶重疊纏繞，確保覆蓋整個接頭部分。
（三）電源測試
初步通電：在確保接線無誤后，恢復工地現場的總電源，觀察閘機的電源指示燈是否亮起。若指示燈不亮，應立即切斷電源，檢查接線是否正確、電源是否正常。
電壓檢測：使用萬用表測量閘機的輸入電壓，確保電壓在設備規定的范圍內。若電壓過高或過低，可能會損壞設備，需及時調整電源或采取穩壓措施。
三、網絡接線
（一）網絡接口識別
人臉識別考勤閘機通常配備 RJ45 網絡接口，用于連接網絡交換機或路由器。接口上一般會有指示燈，用于顯示網絡連接狀態。
（二）網線制作與連接
網線制作：如果使用網線連接網絡，需使用網線鉗制作網線水晶頭。按照 T568B 或 T568A 標準進行線序排列，將網線插入水晶頭，用網線鉗壓緊。
網線連接：將制作好的網線一端插入閘機的 RJ45 網絡接口，另一端插入工地現場的網絡交換機或路由器的相應接口。確保接口插緊，避免松動。
（三）網絡測試
指示燈狀態：觀察閘機網絡接口上的指示燈，正常情況下，連接指示燈應亮起，閃爍表示有數據傳輸。若指示燈不亮或閃爍異常，可能是網線連接問題或網絡設備故障。
網絡連通性測試：在電腦上打開命令提示符窗口，使用“ping”命令測試閘機與網絡服務器或其他設備的連通性。例如，輸入“ping [閘機 IP 地址]”，查看是否能正常收到回復。若無法連通，需檢查網絡設置、網線連接或網絡設備配置。
四、控制信號接線（如有）
（一）確定控制信號需求
根據工地現場的實際需求，確定閘機需要接收的控制信號類型，如門禁控制信號、消防聯動信號等。明確信號的輸入輸出方式（如開關量信號、脈沖信號等）和接線端子定義。
（二）信號線連接
剝線與接線：使用剝線鉗剝除控制信號線的絕緣層，按照設備說明書或接線圖的要求，將信號線連接到相應的接線端子上。注意信號線的極性和線序，避免接錯。
屏蔽線處理（如有）：若使用屏蔽線，應將屏蔽層與設備的接地端子可靠連接，以減少電磁干擾。
（三）信號測試
功能測試：在完成控制信號接線后，進行功能測試。例如，模擬門禁控制信號，觀察閘機是否能正常開閉；觸發消防聯動信號，檢查閘機是否能及時響應并打開。
信號穩定性測試：長時間觀察控制信號的傳輸情況，確保信號穩定可靠，無誤動作或丟失現象。
五、接線后整理與檢查
（一）線路整理
使用扎帶將電源線、網線、控制信號線等整理固定，避免線路雜亂無章。將線路沿著閘機的走線槽或線管進行布線，保持布線整齊美觀。
（二）外觀檢查
檢查閘機的外殼是否安裝牢固，接線端子是否蓋好，防止人員觸碰到帶電部分。同時，檢查線路是否有破損、裸露等情況，如有應及時處理。
（三）綜合測試
再次對閘機進行全面的功能測試，包括人臉識別考勤功能、閘機開閉功能、網絡連接功能等。確保設備各項功能正常運行，無異常情況。
六、注意事項
（一）安全第一
接線操作必須由專業電工或有相關電氣知識的人員進行，嚴格遵守電氣安全操作規程。
在接線過程中，始終保持?jǐn)嚯姞顟B(tài)，避免觸電事故。若需帶電調試，必須采取必要的安全防護措施，如佩戴絕緣手套、使用絕緣工具等。
（二）遵循規范
嚴格按照設備說明書和接線圖進行接線，不得隨意更改接線方式或省略接線步驟。
使用的電線、網線等材料應符合國家標準和設備要求，確保質量和性能可靠。
（三）防干擾措施
避免將電源線、控制信號線與強電線路（如動力電纜）并行敷設，若無法避免，應保持一定的距離（一般不小于 30cm），或采用屏蔽線進行防護。
在有強電磁干擾的環境中，應采取額外的屏蔽和接地措施，減少干擾對設備的影響。
（四）標識與記錄
對每根線路進行標識，注明線路的用途、起始點和終點等信息，便于后期維護和檢修。
記錄接線的過程和參數，如電源電壓、網絡配置等，為設備的日常管理和故障排查提供依據。
通過以上詳細的接線步驟和注意事項，操作人員能夠正確完成工地人臉識別考勤閘機的接線工作，確保設備安全、穩定地運行。
